Новини та Блог

•

Резервування живлення електроенергії для студії оцифровки відео — ключовий аспект забезпечення надійної та безперебійної роботи обладнання, без якого процес переведення аналогових матеріалів у цифровий формат неможливий. У зв’язку з високою чутливістю техніки до перебоїв або стрибків напруги, стабільне і захищене джерело живлення є критично важливим для збереження якості відеоматеріалів і запобігання втраті даних. Резерв живлення гарантує безперервність технологічного процесу, мінімізує ризики пошкодження обладнання та забезпечує безпеку роботи персоналу. У сучасних умовах, коли надійність і висока якість результату є пріоритетом, резервування електроенергії стає необхідним заходом для будь-якої студії оцифровки відео.

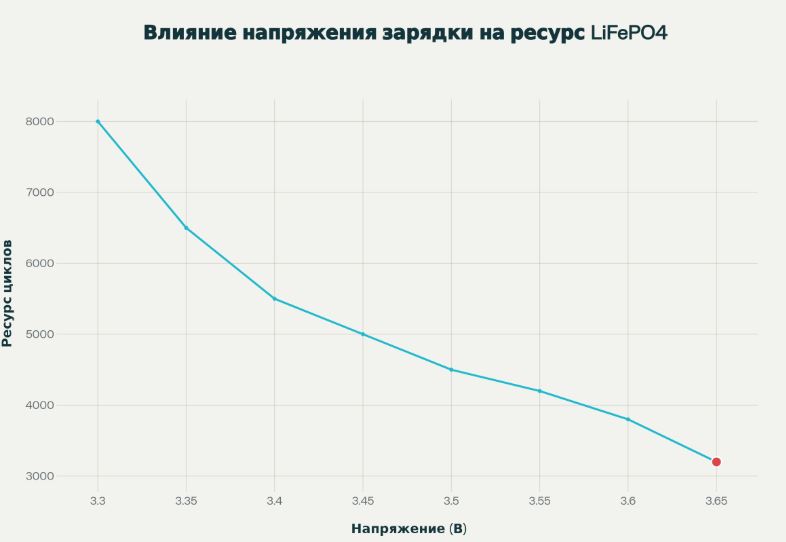

Напруга зарядки батарей LiFePO4 є критичним параметром, який визначає баланс між доступною ємністю та терміном служби. Стандартна максимальна напруга 3,65 В на елемент забезпечує повну зарядку до 100% ємності, однак створює значний електрохімічний стрес, який прискорює процеси деградації та скорочує загальний ресурс батареї. Дослідження показують, що зниження напруги зарядки навіть на 0,05-0,15 В може збільшити термін служби батареї на 18-72%, хоча й за рахунок незначного зменшення доступної ємності.

Механізми деградації при напрузі 3,65 В

Зростання SEI-шару на аноді

При напрузі 3,65 В відбувається інтенсивне формування та зростання твердого електролітного інтерфейсу (SEI) на графітовому аноді. Цей процес супроводжується електрохімічним розкладанням електроліту та незворотним споживанням іонів літію. Дослідження показують, що SEI-шар витрачає близько 10% іонів літію, що призводить до незворотного зниження ємності. При підвищених напругах швидкість зростання SEI прискорюється, оскільки збільшується окислювальна активність електроліту. Формування LiF-збагаченого SEI при високих напругах може частково стабілізувати інтерфейс, однак безперервне зростання шару збільшує внутрішній опір та уповільнює дифузію іонів літію.

Втрата активного літію (LLI)

Критичний механізм деградації при 3,65 В – це втрата літієвих іонів (LLI), яка відбувається через кілька паралельних процесів. Первинний фактор – звязування літію у SEI-шарі на аноді, де він стає недоступним для електрохімічних реакцій. Вторинний механізм – літієве гальванування, особливо виразне при швидкій зарядці та високих напругах. При напругах близьких до 3,65 В потенціал анода може знижуватися до значень нижче 0 В відносно Li/Li⁺, що призводить до осадження металічного літію на поверхні графіту замість інтеркаляції. Дослідження показують, що LLI відповідає приблизно за 20% загальної деградації ємності при високовольтній зарядці.

Деградація активних матеріалів (LAM)

Втрата активного матеріалу електродів прискорюється при напрузі 3,65 В через механічні напруження та хімічні реакції. На аноді відбувається розшарування графіту та утворення тріщин через повторюване розширення та стиснення при інтеркаляції літію. На катоді LiFePO4 відбувається структурне розупорядкування, особливо при підвищених температурах, коли утворення фтористоводневої кислоти з розкладання електроліту призводить до розчинення частинок активного матеріалу. Дослідження підтверджують, що втрата активного матеріалу становить близько 15% від загальної деградації батареї при високовольтному режимі.

Розчинення заліза та розкладання електроліту

При напрусі 3,65 В прискорюється розкладання електроліту, особливо солей LiPF₆, які розкладаються з утворенням PF₅ та наступним формуванням фтористоводневої кислоти при взаємодії з вологою. Фтористоводнева кислота атакує катод LiFePO4, викликаючи розчинення Fe²⁺ з кристалічної гратки. Розчинені іони заліза мігрують до анода та осаджуються на його поверхні, що порушує SEI та збільшує внутрішній опір. При температурах вище 40°C швидкість цих процесів значно зростає, що призводить до експоненціального прискорення деградації.

•

Висновки та остаточні рекомендації

1. Оптимальний діапазон 3,50-3,60 В забезпечує 95-99% ємності при збільшенні терміну служби на 18-56% без суттєвих втрат практичної корисності. Цей діапазон рекомендується для більшості застосувань.

2. Для максимальної довговічності використовуйте 3,40-3,45 В для отримання терміну служби 15-22 роки, хоча й з втратою 10-15% доступної ємності.

3. Температурна компенсація – при експлуатації при температурах вище 35°C використовуйте знижені напруги для компенсації температурного прискорення деградації (швидкість деградації збільшується в 1,8-2,2 рази при +15°C).

4. Період балансування – раз на 1-2 місяці виконуйте повну зарядку до 3,65 В для забезпечення рівномірного балансування елементів, потім повертайтеся до оптимальної напруги.

5. Оптимізація для застосування – виберіть напругу, яка забезпечує найкращий баланс між ємністю, ресурсом та часом зарядки для вашого конкретного застосування, користуючись табліцею 7.
